HSM 805

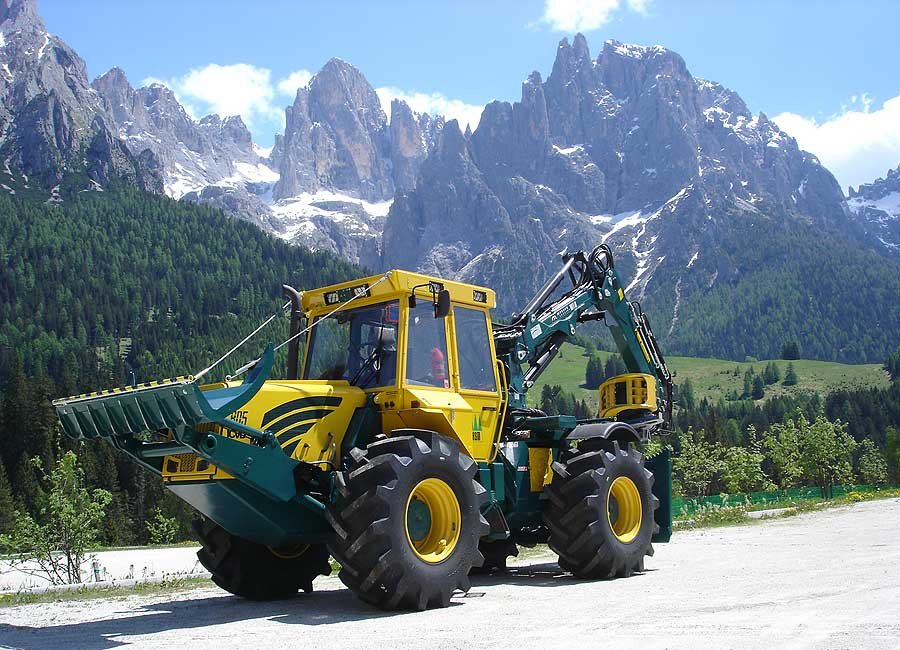

Model HSM 805 je profesionální speciální lesní traktor určený pro přibližování dřeva a další lesnické práce v náročném terénu. Robustní konstrukce, kvalitní komponenty renomovaných výrobců a promyšlené technické řešení zajišťují vysokou spolehlivost, dlouhou životnost a nízké provozní náklady.

Motor

HSM 805 je poháněn čtyřválcovým motorem Volvo Penta splňujícím emisní normu EU Stage V.

Technické údaje:

• Výkon: 129 kW (175 k) při 1 700 ot./min.
• Točivý moment: 800 Nm při 1 100–1 500 ot./min.
• Maximální točivý moment: 816 Nm při 1 380 ot./min.
• Zdvihový objem: 5,13 l

Motor poskytuje dostatečný výkon pro práci s hydraulickou rukou, navijákem i při přibližování těžkých sortimentů dřeva.

Pohon

Hydrostaticko-mechanický pohon HSM 71 zajišťuje plynulou jízdu bez nutnosti řazení, vysokou tažnou sílu a účinné brzdění motorem. Tyto vlastnosti ocení obsluha zejména při práci ve svažitém terénu, kde výrazně snižují zatížení provozních brzd.

Součástí pohonu je dvoustupňová přídavná převodovka NAF, která přispívá k optimálnímu přenosu výkonu v různých pracovních podmínkách.

Nápravy

Stroj je vybaven robustními planetovými nápravami NAF, které patří ke špičce v oblasti lesní techniky.

Standardní výbava zahrnuje:

• 100% uzávěrku diferenciálu přední nápravy,
• 100% uzávěrku diferenciálu zadní nápravy,
• samostatné ovládání uzávěrek.

Toto řešení zajišťuje maximální trakci i v náročném terénu.

Brzdy

Brzdový systém tvoří lamelové brzdy v olejové lázni integrované přímo v nápravách. Dvouokruhový systém zahrnuje provozní nožní brzdu, automatickou parkovací brzdu i automatickou pracovní brzdu.

Hydraulické ovládání brzd dodává společnost Bosch Rexroth.

Řízení

Kloubové řízení je ovládáno dvěma hydraulickými válci umístěnými ve středovém kloubu rámu. Úhel natočení 45° zajišťuje výbornou manévrovatelnost i v hustých porostech.

Nádrže

Objem provozních náplní:

• Palivová nádrž – 175 l
• AdBlue – 25 l
• Hydraulický olej – 90 l

Na přání lze stroj vybavit elektrickými čerpadly pro doplňování nafty, hydraulického oleje i kapaliny AdBlue.


Hydraulický systém

HSM 805 je vybaven moderním hydraulickým systémem Load Sensing, který zajišťuje přesné ovládání všech pracovních funkcí a optimální využití výkonu motoru.

Pracovní hydraulika využívá čerpadlo s výkonem 152 l/min při 1 600 ot./min., na přání je možné stroj vybavit čerpadlem o výkonu 232 l/min. Maximální pracovní tlak činí 350 bar.

Součástí hydraulického systému jsou:

• pracovní čerpadlo,
• pojezdové čerpadlo,
• dva pojezdové hydromotory,
• nouzové čerpadlo,
• dva hlavní hydraulické rozvaděče.

Jeden rozvaděč ovládá hydraulickou ruku, druhý je umístěn v přední části stroje a slouží pro ovládání předního štítu, řízení a dalších funkcí. Použity jsou komponenty Bosch Rexroth nebo Parker, které jsou zárukou vysoké spolehlivosti a dlouhé životnosti.

Při konstrukci hydraulického systému je všude, kde je to možné, použito pevné trubkové vedení místo hydraulických hadic. Toto řešení zvyšuje přehlednost, snižuje riziko poškození a usnadňuje servisní zásahy. Díky promyšlenému uspořádání jsou všechny důležité komponenty snadno přístupné po sejmutí krytu nebo vyklopení kabiny.

Hydraulický olej

Standardně je stroj plněn ekologickým syntetickým esterovým olejem HLP SYNTH s mikrofiltrací Kleenoil WGK 1.

Díky systému průběžné filtrace není nutná pravidelná výměna hydraulického oleje. Po dosažení 4 000 motohodin se provádí pravidelné laboratorní rozbory každých 1 000 motohodin a olej se mění pouze podle jeho skutečného stavu.

Na přání lze stroj dodat také s minerálním hydraulickým olejem.

Kabina

Prostorná panoramatická kabina splňuje bezpečnostní normy ROPS, FOPS a OPS a poskytuje obsluze výborný výhled na pracovní prostor. Velkoplošná okna z odolného Lexanu zvyšují bezpečnost i odolnost proti poškození.

Kabina je uložena na pryžových silentblocích, které účinně tlumí vibrace. Součástí standardní výbavy je automatická klimatizace, topení s účinnou filtrací nasávaného vzduchu a kvalitní odhlučnění, které vytváří komfortní pracovní prostředí i při dlouhodobém nasazení.

Levé dělené dveře lze otevřít nebo používat pouze s otevřeným horním oknem pro přirozené větrání. Pravé okno slouží zároveň jako nouzový východ a lze jej otevřít i z vnější strany.

Kabina nabízí dostatek úložných prostor, ergonomicky řešené pracoviště obsluhy a elektricky otočnou podlahu se sedadlem Grammer Actimo XXL, které je vzduchem odpružené a vyhřívané. Na přání lze dodat sedadlo BE-GE 3100 DPS C&F s ventilací.

Veškeré ovládací prvky pojezdu, řízení, uzávěrek diferenciálů, pracovních světel i hydraulické ruky jsou soustředěny přímo u sedadla, což umožňuje pohodlné ovládání stroje v každé pracovní poloze.

Součástí výbavy je barevný displej HSM Ecommand s kompletní diagnostikou stroje. Obsluha má nepřetržitý přehled o provozních hodnotách, teplotách, tlacích, uzávěrkách diferenciálů i servisních hlášeních. Systém umožňuje uložit individuální nastavení až pro pět obsluh a kompletní uživatelské prostředí je dostupné v českém jazyce.

Kabina je standardně vybavena 12 výkonnými LED pracovními světly. Osvětlení prostoru u dveří lze ovládat dálkově až ze vzdálenosti 200 metrů, což usnadňuje bezpečný přístup ke stroji za snížené viditelnosti.


Elektrická instalace

Elektrický systém stroje je napájen alternátorem o výkonu 110 A a dvěma bezúdržbovými bateriemi Optima 2 × 55 Ah. Kompletní elektroinstalace je dodávána společností Leoni a je navržena s důrazem na spolehlivost, snadnou diagnostiku a jednoduchý servis.

Veškerá kabeláž je přehledně označena, konektory v exponovaných místech jsou vodotěsné a všechny pojistky, relé i řídicí jednotky jsou soustředěny na jednom snadno přístupném místě ve střeše kabiny. Toto řešení výrazně zkracuje čas potřebný pro servisní zásahy.

Součástí elektrické výbavy je barevný displej HSM Ecommand, který poskytuje přehled o provozních hodnotách stroje, umožňuje diagnostiku jednotlivých systémů a nastavení pracovních parametrů podle požadavků obsluhy.

Ochrana stroje

Pro práci v hustých porostech lze HSM 805 vybavit ochrannými lany, která odvádějí větve nad kabinu a chrání čelní sklo před poškozením.

Na přání je k dispozici také robustní ochranný rám přední části stroje a trubková ochrana krytu motoru. Toto řešení doporučujeme zejména při práci s harvestorovou hlavicí.

Kamerový systém

Na přání lze stroj vybavit barevnou zadní kamerou se 7" monitorem, který umožňuje sledování prostoru za strojem. Systém podporuje připojení dvou kamer a přepínání obrazu. Druhou kameru lze umístit do přední části stroje pro ještě lepší přehled při práci.

Rám stroje

Rám HSM 805 je vyroben z vysocepevnostních ocelí a konstruován s důrazem na maximální pevnost, stabilitu a dlouhou životnost.

V přední části stroje jsou umístěny motor, hydraulická čerpadla, hydromotory, převodovka, nádrže, kabina a přední radlice. Zadní část tvoří naviják, hydraulická ruka a zadní štít nebo svěrný oplen.

Obě části spojuje robustní středový kloub se stabilizačními hydraulickými válci a válci řízení, které jsou chráněny proti mechanickému poškození. Konstrukce rámu zároveň zajišťuje výbornou přístupnost všech hydraulických i elektrických rozvodů a usnadňuje pravidelnou údržbu.

Při vývoji stroje byl kladen důraz na nízké těžiště, vysokou stabilitu a dlouhou životnost všech nosných částí.

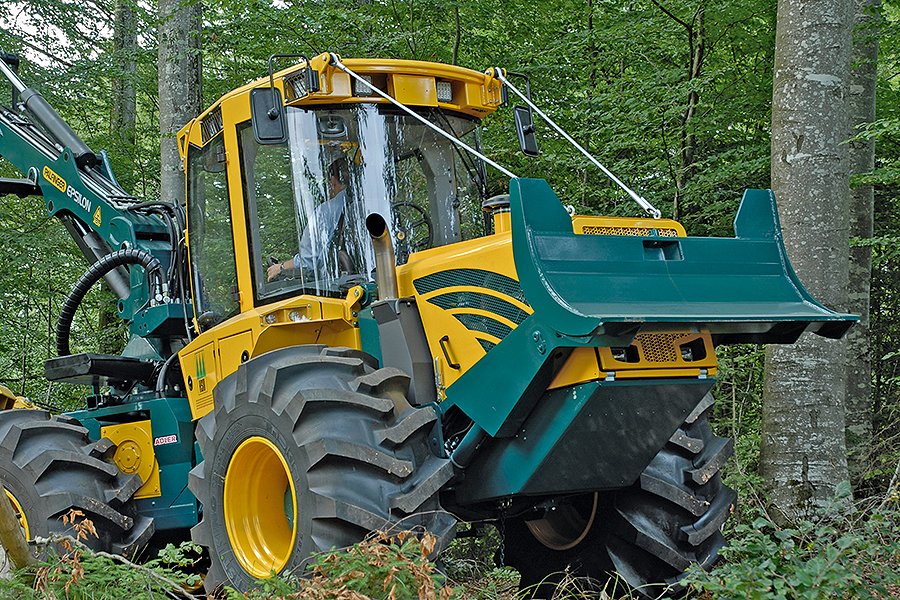

Přední radlice

Standardní výbavu tvoří přední radlice o šířce 2 000 mm s odolnou břitem z vysokopevnostní oceli.

Podle požadavků zákazníka lze stroj vybavit různými typy radlic určenými pro úpravu terénu, manipulaci se dřevem nebo nesení dalšího příslušenství, například trakčního navijáku. K dispozici jsou také naklápěcí, odnímatelné i radlice s plovoucí polohou.

Na boční části radlice lze instalovat praktické úložné schránky.

Zadní štít

HSM 805 je standardně vybaven zadním štítem o šířce 2 200 mm s pevnými vodicími kladkami.

Na přání je možné dodat sklopný štít vyrobený z kombinace vysokopevnostních materiálů s břitem z oceli Hardox, která zajišťuje vysokou odolnost proti opotřebení.

Podle způsobu využití lze štít vybavit pevnými nebo výsuvnými vodicími kladkami, svěrným oplenem nebo odnímatelným tažným zařízením. Pro minimalizaci poškození okolních stromů je možné dodat také zkosené provedení zadního štítu.

Vodicí kladky jsou barevně označeny pro snadnější orientaci obsluhy a lze je zvolit podle typu používaných lan i charakteru těženého dřeva.

Naviják ADLER

HSM 805 je standardně vybaven dvoububnovým navijákem ADLER HY 16, který nabízí tažnou sílu 2 × 8 t. Naviják je určen pro lana o délce až 100 m a průměru 13 mm.

Naviják využívá vlastní hydraulický okruh s pracovním tlakem 90–110 bar. Pohon zajišťuje dvoustupňový hydraulický motor s čelním ozubením nebo šnekovým převodem. Bubny jsou uloženy na robustní centrální hřídeli se zabudovanou spojkou a pásovou brzdou.

Díky jednoduché konstrukci, kvalitním materiálům a snadno přístupným servisním místům vyniká naviják dlouhou životností a minimálními nároky na údržbu.

Na přání lze dodat:

• naviják s tažnou silou až 2 × 10 t,
• bubny pro lana délky až 120 m,
• hydraulický vytahovač lana,
• omezovač tahu pro použití lan s nižší nosností.

Při použití syntetických (nylonových) lan je nutné tuto variantu uvést při objednávce.

Vodicí kladky

Vodicí kladky jsou umístěny na zadním štítu a zajišťují plynulé vedení obou lan. Nabízejí několik provedení podle typu práce a používaného lana. Barevné označení usnadňuje jejich správné ovládání.

Dálkové ovládání

Standardní výbavu tvoří dálkové ovládání HBC Patrol D s jedním vysílačem a jedním přijímačem. Na přání lze dodat více vysílačů.

Dálkovým ovládáním lze řídit:

• navíjení a odvíjení obou bubnů,
• spojky a brzdy navijáku,
• otáčky motoru,
• zdvih zadního štítu,
• start a vypnutí motoru,
• nouzové zastavení,
• pojezd stroje vpřed i vzad,
• řízení vlevo a vpravo.

Stejným ovladačem lze na přání ovládat také pomocný naviják HAFO.

Pomocný naviják HAFO

Na přání může být HSM 805 vybaven pomocným navijákem HAFO, který usnadňuje vytahování hlavního lana zejména při práci ve svažitém terénu.

Naviják může být ovládán vlastním dálkovým ovladačem nebo společně s ovládáním traktoru. Pro použití na více strojích je možné zvolit variantu s rychlospojkami a samostatným ovládáním.

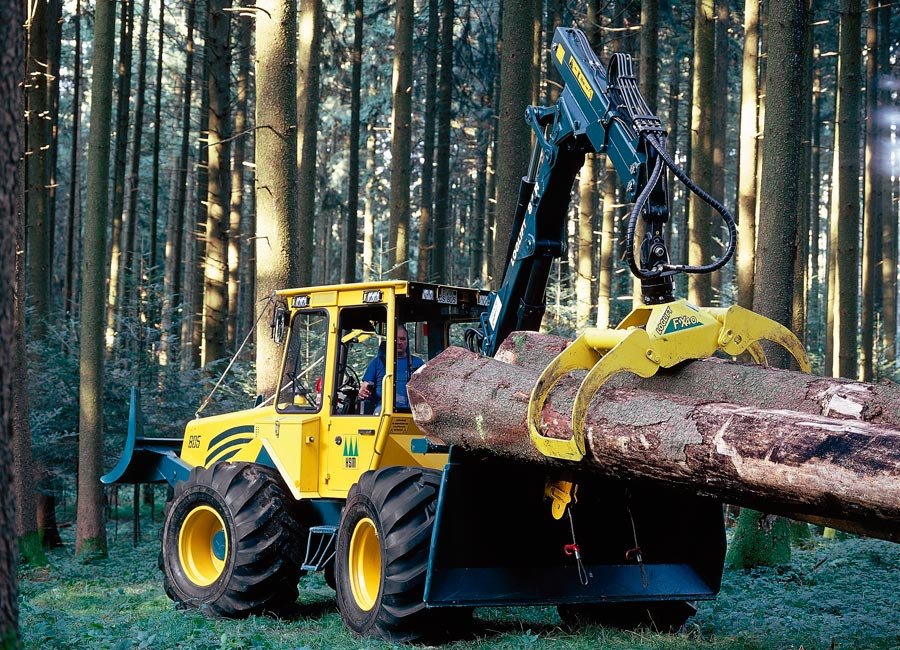

Hydraulická ruka

Standardně je HSM 805 osazen hydraulickou rukou Epsilon M70 R68 s dosahem 6,8 m a drapákem Epsilon FG43S.

Podle požadavků zákazníka lze stroj vybavit širokou škálou hydraulických ruk Epsilon. Nejvýkonnější varianta M90 R80 nabízí dosah 8,0 m a zvedací sílu až 1 220 kg při 6 m.

Hydraulická ruka může být vybavena:

• plovoucí polohou pro práci se svěrným oplenem nebo přívěsem,
• dvěma LED pracovními světly,
• centrálním mazacím rozvodem s přehledně umístěnými maznicemi,
• širokou nabídkou drapáků SuperGrip podle typu práce.

Pneumatiky

Standardní obutí tvoří pneumatiky Tianli Forest Grip 600/60-30.5.

Na přání lze dodat širokou nabídku pneumatik různých výrobců a rozměrů podle charakteru práce a požadavků zákazníka.

Šířka stroje se podle zvoleného obutí pohybuje přibližně od 2 220 mm do 2 700 mm, standardně 2 350 mm.

Další výbava

Na přání lze HSM 805 vybavit například:

• GPS sledovacím systémem,
• jedno- nebo dvouokruhovými brzdami přívěsu (hydraulickými nebo vzduchovými),
• elektrickým vzduchovým kompresorem,
• dodatečnými LED pracovními světly,
• výstražnými majáky nebo stroboskopickým osvětlením,
• kamerovým systémem,
• individuálním lakováním v odstínech RAL,
• tažným zařízením podle požadované tažné síly.
