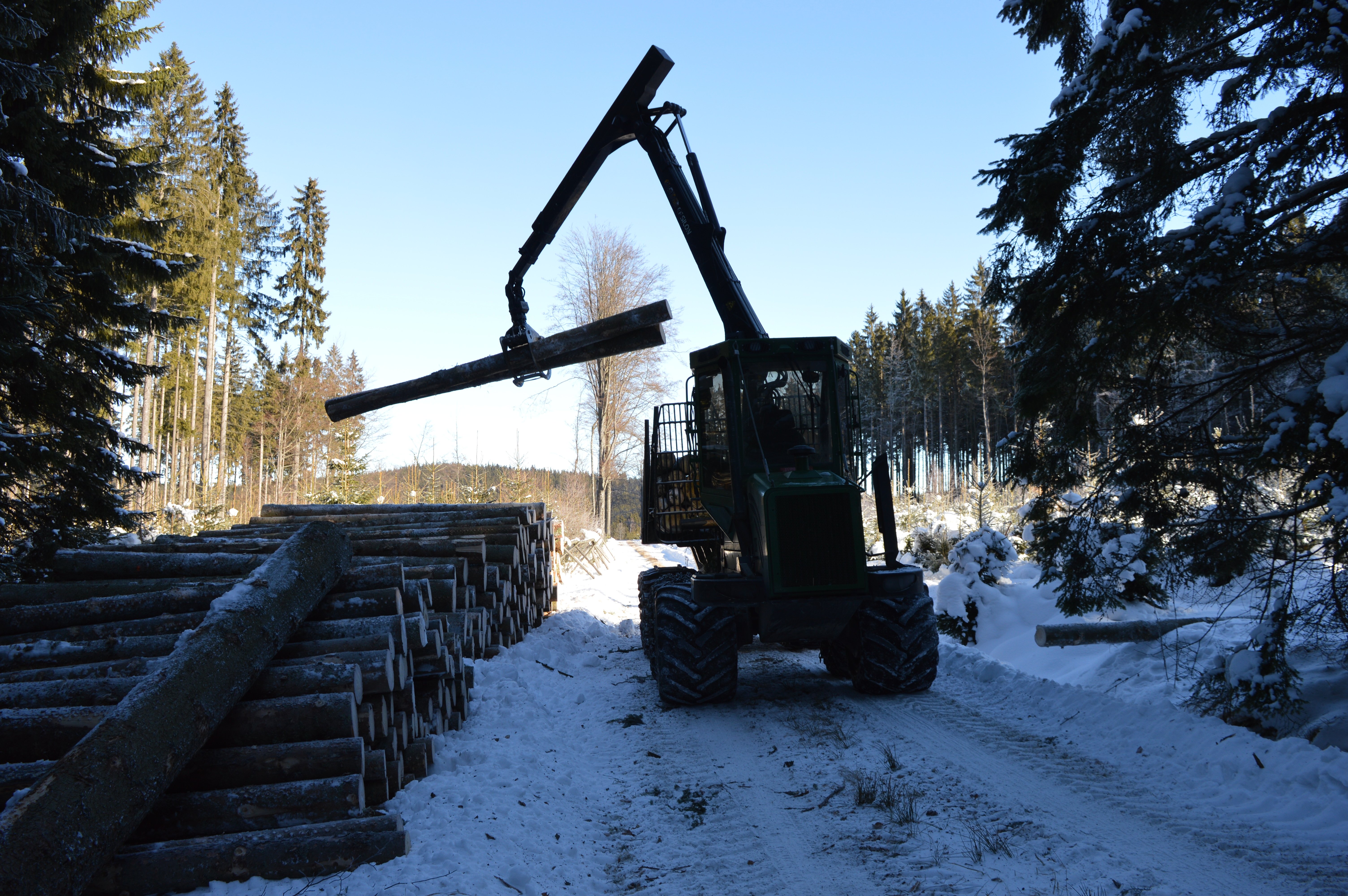

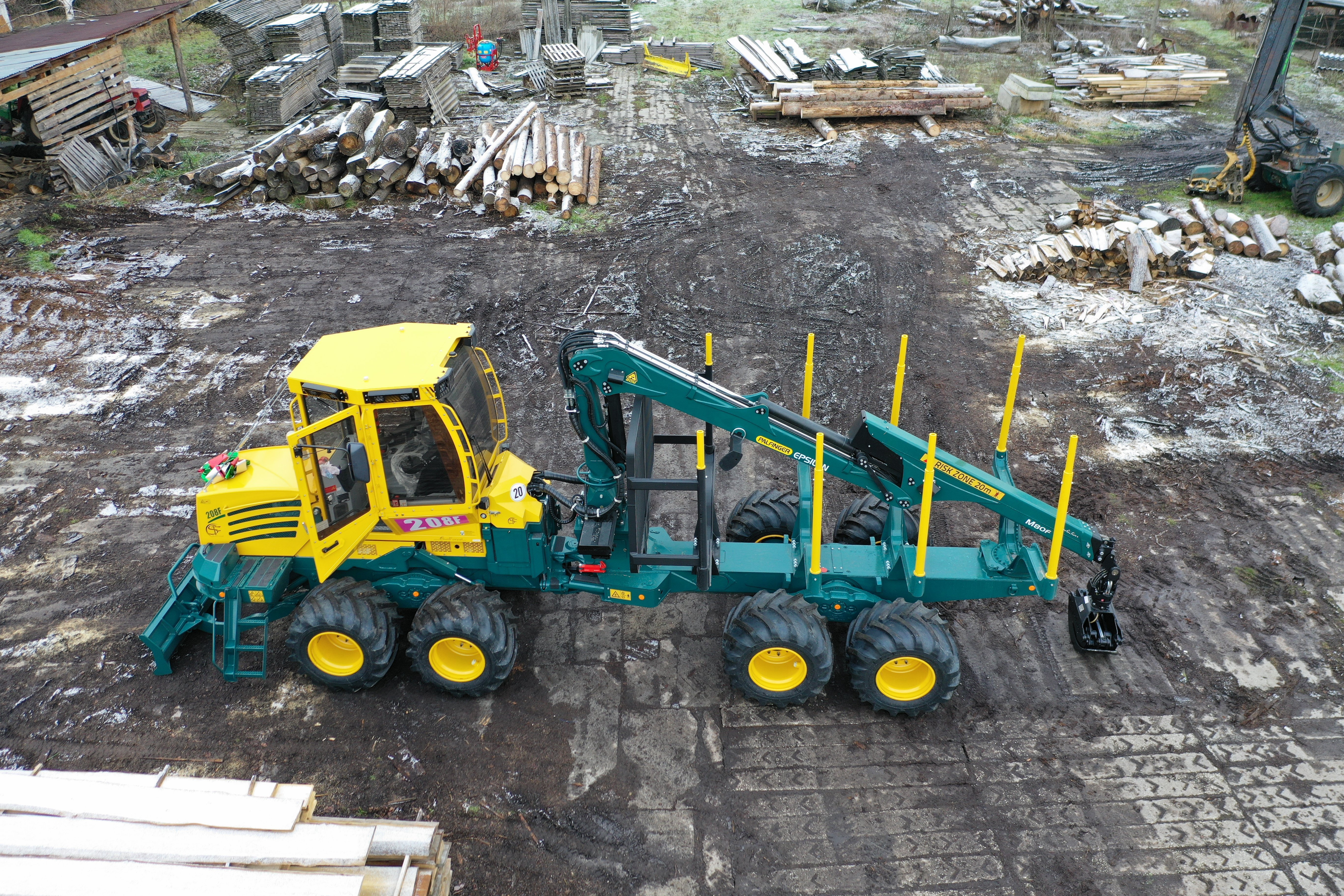

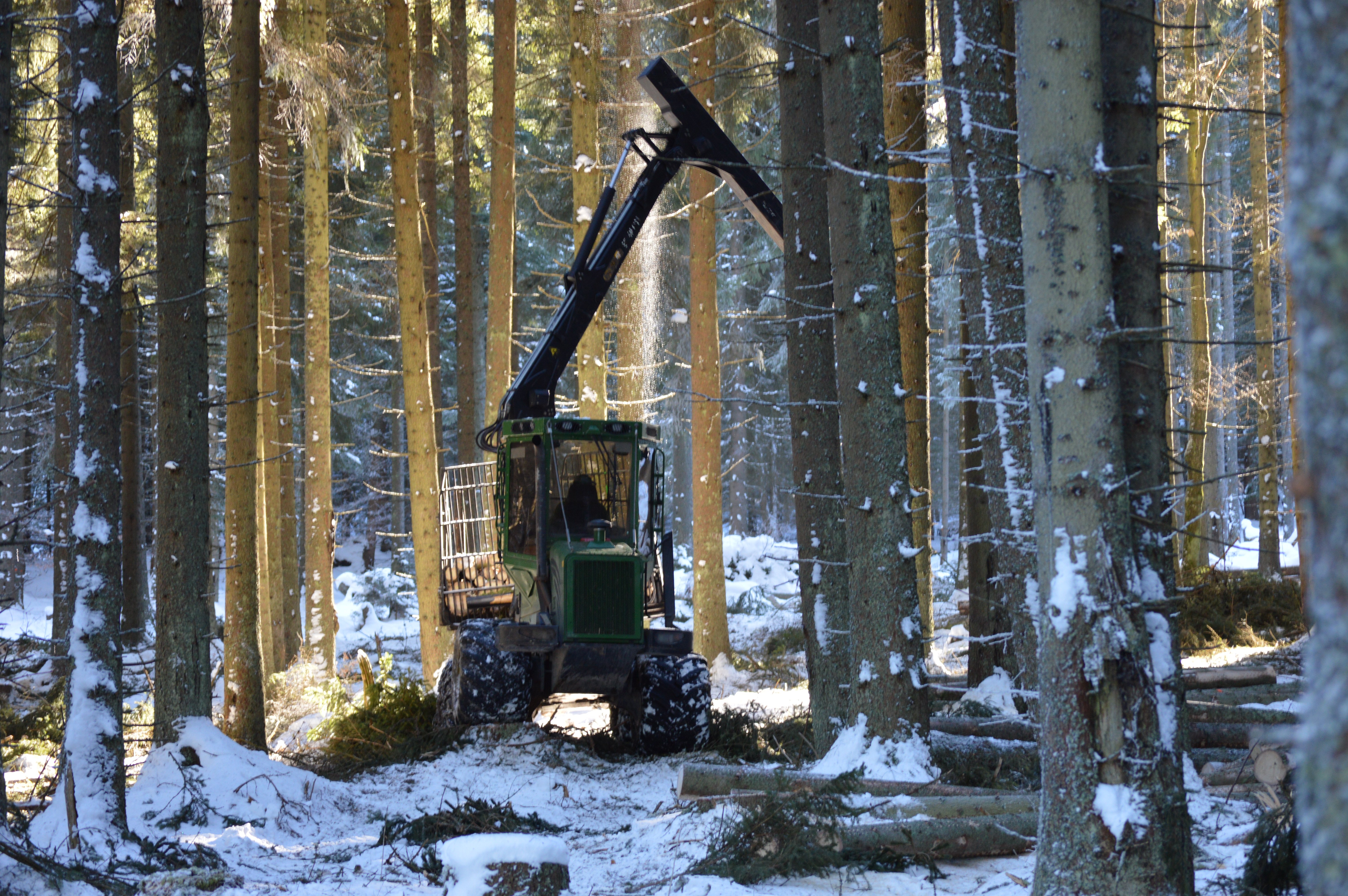

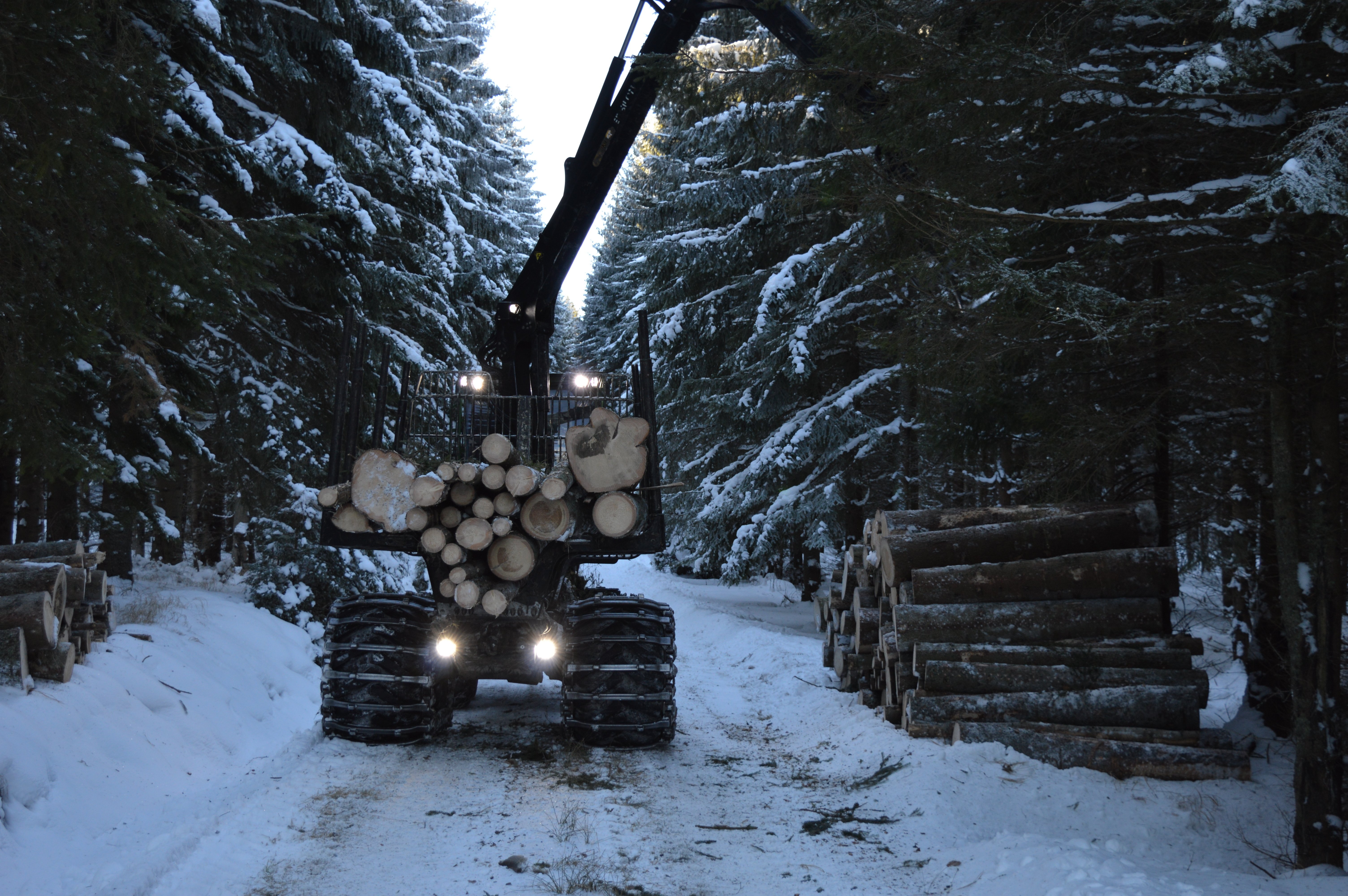

Vyvážecí traktor HSM 9 a 10 tun představuje univerzální osmikolový stroj určený pro profesionální nasazení při vyvážení dříví v probírkách i mýtních těžbách. Díky robustní konstrukci, vysoké nosnosti a možnosti široké konfigurace výbavy zvládá efektivní práci v různorodých lesních podmínkách.
Stroj je navržen pro manipulaci s krátkým sortimentem i kmeny v celé délce. Lze jej vybavit výkonnými hydraulickými rukami, zadním přibližovacím navijákem, předním trakčním navijákem i otočnou klanicí nebo svěrným oplenem podle požadavků konkrétního provozu.
Standardní výbavu tvoří ochranná klec a čtyři páry klanic, přičemž celý nakládací prostor lze přizpůsobit způsobu využití stroje.
Motor
HSM 9 t je standardně poháněn čtyřválcovým motorem Volvo Penta splňujícím emisní normu EU Stage V.
- Výkon: 129 kW (175 k) při 1 700 ot./min.
- Točivý moment: 800 Nm při 1 100–1 500 ot./min.
- Maximální točivý moment: 816 Nm při 1 380 ot./min.
- Zdvihový objem: 5,13 l
Motor poskytuje dostatek výkonu pro práci s plně naloženým strojem i při použití výkonných hydraulických ruk a dalšího příslušenství.
Pohon
Hydrostaticko-mechanický pohon HSM High Speed Drive 71 zajišťuje plynulou jízdu bez nutnosti řazení, vysokou tažnou sílu a účinné brzdění motorem při jízdě ze svahu.
Součástí pohonu je dvoustupňová přídavná převodovka NAF, která umožňuje optimální přenos výkonu při práci i při přejezdech. První pracovní rozsah nabízí rychlost 0–14 km/h.
Nápravy
Přední i zadní portálová náprava NAF jsou vybaveny samostatně ovládanými 100% uzávěrkami diferenciálů, které zajišťují maximální trakci v náročném terénu.
Brzdy
Lamelové brzdy v olejové lázni jsou integrovány přímo v nápravách. Dvouokruhový systém zahrnuje provozní nožní brzdu, automatickou pracovní brzdu i parkovací brzdu.
Hydraulické ovládání brzd dodává společnost Bosch Rexroth.
Řízení
Kloubové řízení se dvěma hydraulickými válci umožňuje natočení až 45°, což zajišťuje výbornou obratnost i při práci v hustých porostech.
Nádrže
Objem provozních kapalin:
- Palivová nádrž – 150 l
- AdBlue – 25 l
- Hydraulický olej – 110 l
Na přání lze stroj vybavit elektrickými čerpadly pro doplňování nafty, AdBlue i hydraulického oleje.
Hydraulický systém
Hydraulický systém Load Sensing využívá pracovní čerpadlo s výkonem 232 l/min při 1 600 ot./min., pojezdové čerpadlo, dva hydromotory, nouzové čerpadlo a dva hlavní hydraulické rozvaděče.
Maximální pracovní tlak činí 350 bar. Rozvaděče Bosch Rexroth nebo Parker ovládají hydraulickou ruku, řízení i ostatní pracovní funkce.
Pevné trubkové rozvody jsou použity všude tam, kde je to konstrukčně možné, což zvyšuje spolehlivost systému, chrání hydraulické vedení a usnadňuje servis.
Hydraulický olej
Standardní výbavou je ekologický syntetický esterový olej HLP SYNTH s mikrofiltračním systémem Kleenoil WGK 1.
Průběžná filtrace prodlužuje životnost oleje na více než 4 000 motohodin, přičemž jeho výměna se řídí pravidelnými rozbory. Na přání lze dodat také provedení s minerálním hydraulickým olejem.
Kabina
Prostorná panoramatická kabina splňuje bezpečnostní normy ROPS, FOPS a OPS a poskytuje obsluze maximální přehled o pracovním prostoru. Rozsáhlé prosklení z odolného materiálu Lexan zajišťuje výbornou viditelnost při nakládání i manipulaci se dřevem.
Kabina je uložena na pryžových silentblocích, které účinně tlumí vibrace a zvyšují komfort během celodenní práce. Standardní výbavou je automatická klimatizace, výkonné topení a účinná filtrace vzduchu, která vytváří příjemné pracovní prostředí za všech klimatických podmínek.
Na levé straně jsou široké uzamykatelné dveře s plynovou vzpěrou. Pravé boční okno lze otevřít nebo zcela vyjmout a současně slouží jako nouzový východ při převrácení stroje.
Pracoviště obsluhy je vybaveno vzduchem odpruženým a vyhřívaným sedadlem BE-GE 3100 DPS C&F, které lze na přání doplnit ventilací. Ovládání hydraulické ruky zajišťují ergonomické joysticky Excidor, které umožňují přesnou a citlivou manipulaci.
HSM Ecommand
Součástí standardní výbavy je řídicí systém HSM Ecommand s barevným displejem, který zobrazuje všechny důležité provozní údaje stroje.
Obsluha má neustále přehled o:
- teplotě motoru a hydraulického oleje,
- otáčkách motoru,
- aktivaci pohonu všech kol,
- uzávěrkách diferenciálů,
- provozních a servisních hlášeních,
- diagnostice elektronických systémů.
Systém umožňuje uložit individuální nastavení až pro 5 obsluh a kompletní uživatelské rozhraní je dostupné v českém jazyce.
Osvětlení a výbava kabiny
Kabina je standardně vybavena 14 výkonnými LED pracovními světly, která poskytují kvalitní osvětlení celého pracovního prostoru a jsou chráněna proti mechanickému poškození.
Osvětlení prostoru u dveří lze zapnout dálkovým ovladačem až ze vzdálenosti 200 metrů, což usnadňuje bezpečný přístup ke stroji i za tmy.
Další standardní výbava zahrnuje:
- autorádio s USB a Bluetooth,
- měnič napětí 24/12 V,
- 12V zásuvky,
- hasicí přístroj,
- přípravu pro radiostanici,
- nabíječku dálkového ovládání.
Elektrická instalace
Elektrickou soustavu napájí alternátor 110 A a dvojice bezúdržbových baterií Optima 2×55 Ah.
Elektroinstalace využívá komponenty společnosti Leoni. Veškerá kabeláž i konektory jsou přehledně označeny a konektory umístěné v exponovaných místech jsou vodotěsné.
Pojistky, relé i řídicí jednotky jsou soustředěny pod odklápěcím krytem ve střeše kabiny, což výrazně zjednodušuje servis i diagnostiku.
Ochrana kabiny
Pro práci v hustých porostech lze stroj vybavit ochrannými lany, která odvádějí větve nad kabinu a chrání čelní sklo i kryt motoru před poškozením.
Kamerový systém
Na přání lze HSM 9 t vybavit zadní barevnou kamerou se 7" nebo 10,1" monitorem. Systém umožňuje připojení druhé kamery umístěné v přední části stroje.
K dispozici jsou kamery se zorným úhlem 115° nebo 140°, které výrazně zvyšují bezpečnost při manipulaci se dřevem i při couvání.
Konstrukce rámu
Robustní rám z vysokopevnostních ocelí je navržen pro dlouhou životnost a maximální stabilitu při práci s plným zatížením.
Přední část stroje tvoří motor, převodové ústrojí, nádrže a kabina. Zadní část nese hydraulickou ruku, naviják a nakládací prostor. Obě části spojuje masivní středový kloub s integrovanou stabilizací a dvojicí hydraulických válců řízení.
Rozložení hmotnosti přibližně 60 % na přední a 40 % na zadní část zajišťuje vysokou stabilitu při jízdě i manipulaci se dřevem. Přehledně vedené hydraulické rozvody a elektroinstalace usnadňují pravidelnou údržbu i servis.
Přední radlice
HSM 9 t je standardně dodáván bez přední radlice. Podle požadavků zákazníka lze stroj vybavit několika typy radlic určených pro úpravu terénu, stabilizaci stroje nebo montáž dalšího příslušenství.
K dispozici jsou pevné, naklápěcí i odnímatelné radlice, případně speciální provedení připravená pro montáž trakčního navijáku. Všechny radlice jsou vybaveny odolnou břitovou lištou z vysokopevnostní oceli. Volitelně lze využít také plovoucí polohu nebo praktické úložné schránky po stranách radlice.
Vodicí kladky
Pro vedení lana jsou k dispozici různé typy vodicích kladek podle zamýšleného způsobu použití. Nabídka zahrnuje jedno- i dvoukladkové varianty, provedení s malým nebo velkým ložiskem i otočné kladky.
Správný typ vodicí kladky doporučíme podle konfigurace stroje a způsobu práce.
Vzduchový kompresor
Na přání lze stroj vybavit elektrickým vzduchovým kompresorem bez přímého pohonu od motoru. Velikost vzduchojemu lze zvolit podle požadavků zákazníka.
Pneumatiky
Standardní výbavou jsou pneumatiky Nokian Forest King TRS L 710/40-22.5, které zajišťují vysokou trakci, stabilitu a nízký měrný tlak na půdu.
Podle podmínek provozu lze stroj vybavit také dalšími rozměry a typy pneumatik od různých výrobců.
Šířka stroje
Celková šířka závisí na zvolených pneumatikách:
- 2 300 mm – pneumatiky šířky 600 mm
- 2 500 mm – pneumatiky šířky 700 mm
Při použití kolopásů se šířka stroje zvětší přibližně o 50–100 mm.
Zadní naviják Adler
HSM 9 t lze vybavit zadním jednobubnovým navijákem Adler HY5 s tažnou silou 5 tun.
Naviják je určen pro ocelové lano o délce až 70 m a průměru 13 mm. Vlastní hydraulický okruh pracuje s tlakem 90–110 bar, což zajišťuje plynulý chod a dlouhou životnost.
Jednoduchá konstrukce, kvalitní materiály a snadný přístup ke všem servisním bodům minimalizují nároky na údržbu.
Trakční naviják
Na přání lze přední část stroje vybavit trakčním navijákem HSM nebo TimberMax.
Objednat lze také přípravu pro budoucí montáž navijáku, která obsahuje kompletní hydraulické i elektrické rozvody ukončené v přední části stroje.
Pomocný naviják HAFO
Hydraulický pomocný naviják HAFO usnadňuje přitahování výřezů mimo dosah hydraulické ruky.
Naviják lze ovládat vlastním dálkovým ovládáním a díky hydraulickým rychlospojkám jej lze využívat i na více strojích.
Dálkové ovládání
Pro ovládání navijáků i pojezdu je standardně dodáváno dálkové ovládání HBC Patrol T.
Systém umožňuje ovládat například:
- navíjení a odvíjení lana,
- spojky a brzdy navijáku,
- směr otáčení bubnu,
- otáčky motoru,
- start a vypnutí motoru,
- pojezd vpřed a vzad,
- řízení stroje,
- nouzové zastavení.
Na přání lze do stejného vysílače integrovat také ovládání pomocného navijáku HAFO.
GPS sledování
Volitelný GPS systém umožňuje sledování provozních údajů stroje, například:
- aktuální polohy,
- historie pohybu,
- pracovních hodin,
- otáček motoru,
- dalších parametrů podle požadavků zákazníka.
Nakládací prostor
Standardní provedení tvoří ochranná klec se čtyřmi páry klanic.
Ložný prostor lze upravit podle konkrétního využití stroje. K dispozici jsou například:
- otočné klanice,
- výsuvné klanice,
- pětipárové provedení,
- mechanicky rozšiřitelné klanice,
- rychlovýměnný svěrný oplen.
Standardní délka ložné plochy činí 4,1 m a průřez nakládacího prostoru se pohybuje od 3,6 do 3,9 m².
Hydraulická ruka
HSM 9 t lze osadit hydraulickými rukami Epsilon od modelu M70F80 s dosahem 8,0 m až po S110F101 s dosahem 10,1 m.
Standardní výbavou je drapák Epsilon FG43S, přičemž na přání jsou k dispozici další modely drapáků SuperGrip i hydraulické ruky s dosahem až 10,5 m.
Volitelná výbava zahrnuje:
- hydraulické naklápění ruky,
- plovoucí polohu,
- čtyři LED pracovní světla,
- centrálně přístupné mazací body.
Barva stroje
Standardní barevné provedení HSM je v kombinaci žluté a zelené.
Na přání lze stroj dodat v jakémkoliv odstínu ze vzorníku RAL nebo v individuální barevné kombinaci.
Pracovní osvětlení
Podle požadavků zákazníka lze stroj doplnit o další LED pracovní světla pro ještě lepší osvětlení pracovního prostoru.
Výstražná světla
Na přání lze dodat odnímatelný výstražný maják nebo stroboskopická světla umístěná na střeše kabiny.
Hmotnost
Provozní hmotnost stroje činí přibližně 14 800 kg v závislosti na zvolené konfiguraci.
Nosnost
HSM 9 nebo 10 t nabízí nosnost 9 nebo 10 tun a představuje univerzální vyvážecí traktor vhodný pro probírky i mýtní těžby. Díky robustní konstrukci, možnosti osazení výkonnými hydraulickými rukami, navijáky a individuálně konfigurovatelnému nakládacímu prostoru je připraven na široké spektrum lesnických prací.
Volitelná výbava
Každý vyvážecí traktor HSM 9 t je možné nakonfigurovat přesně podle požadavků zákazníka. K dispozici je široká nabídka volitelného příslušenství, například:
- hydraulické ruky s dosahem až 10,5 m,
- zadní naviják Adler,
- přední trakční naviják,
- pomocný naviják HAFO,
- svěrný oplen,
- různé typy klanic,
- GPS sledování,
- kamerový systém,
- vzduchový kompresor,
- další LED osvětlení,
- pneumatiky různých rozměrů,
- individuální barevné provedení dle vzorníku RAL.
Každý stroj je sestavován s důrazem na vysokou produktivitu, spolehlivost, snadnou údržbu a dlouhou životnost i při každodenním nasazení v nejnáročnějších lesních podmínkách.
