HSM 7 a 8 tun

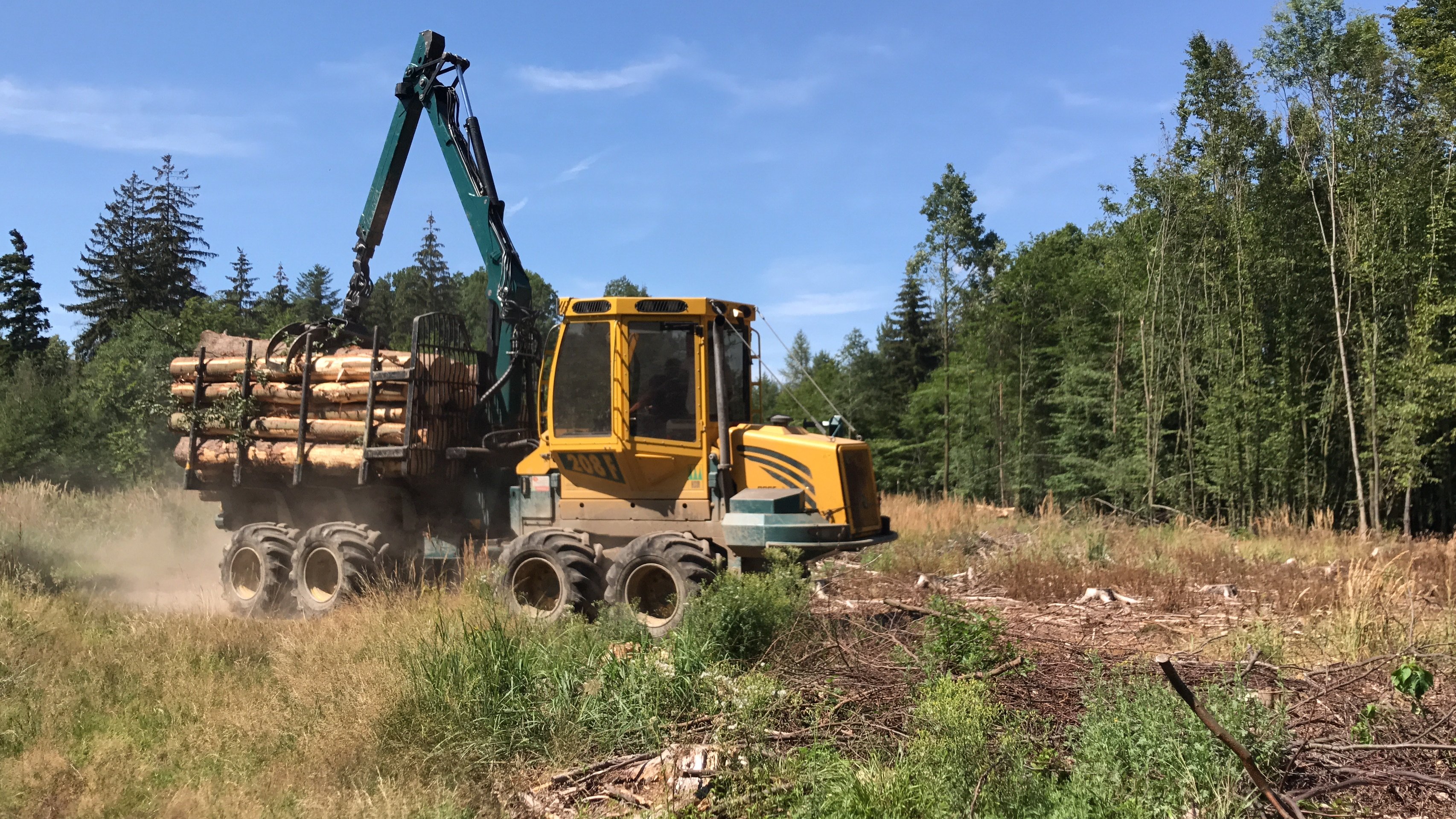

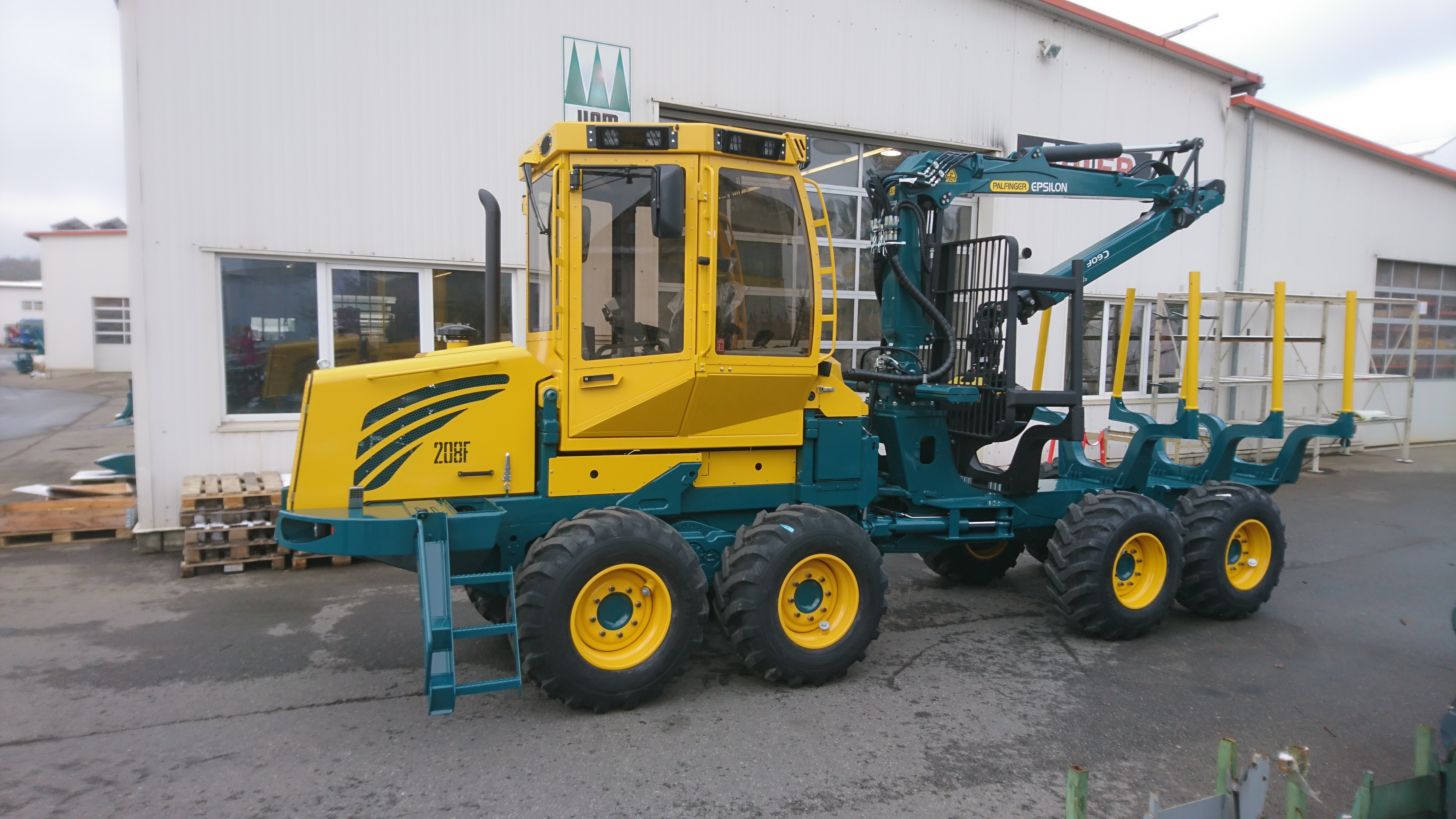

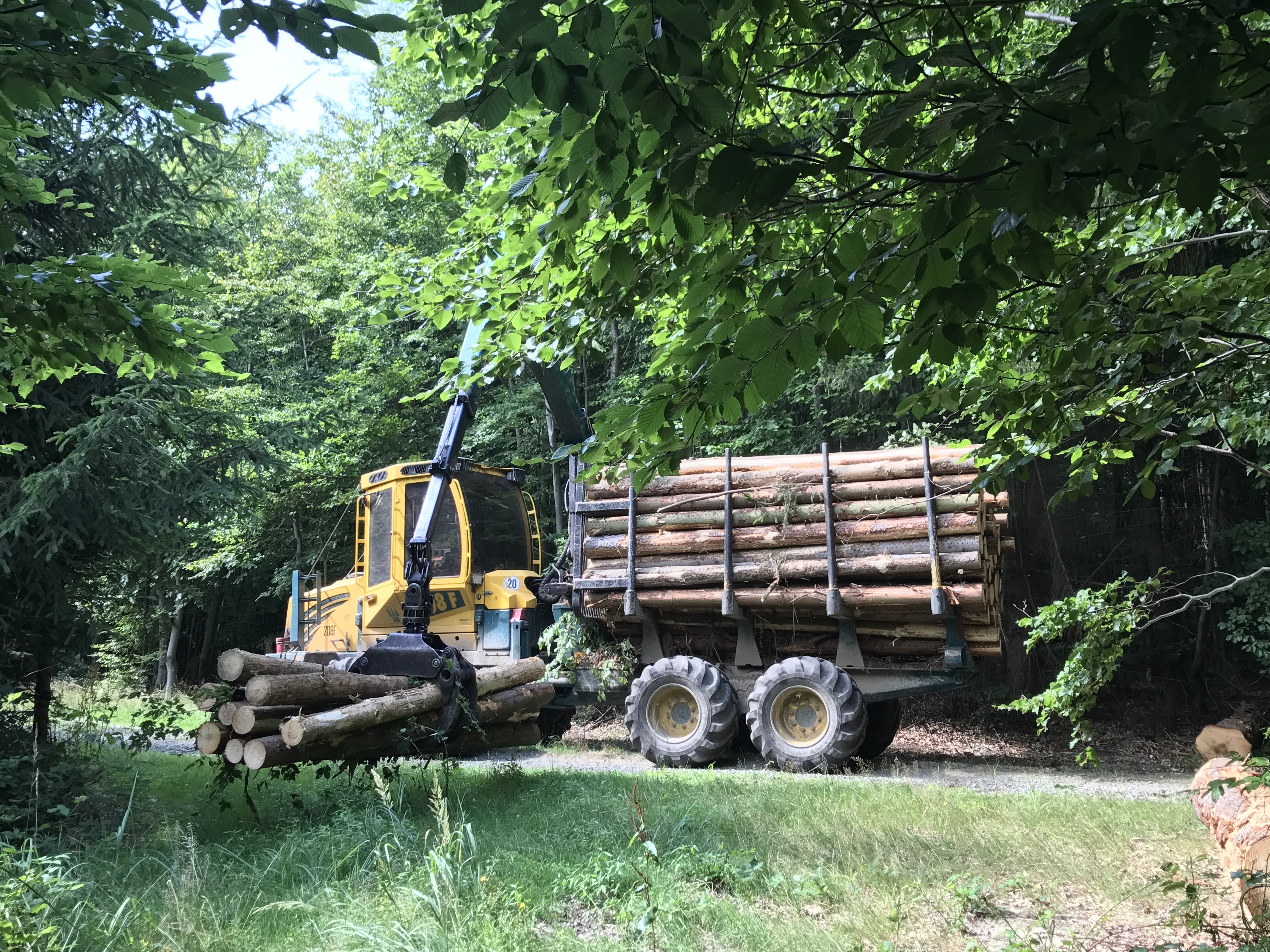

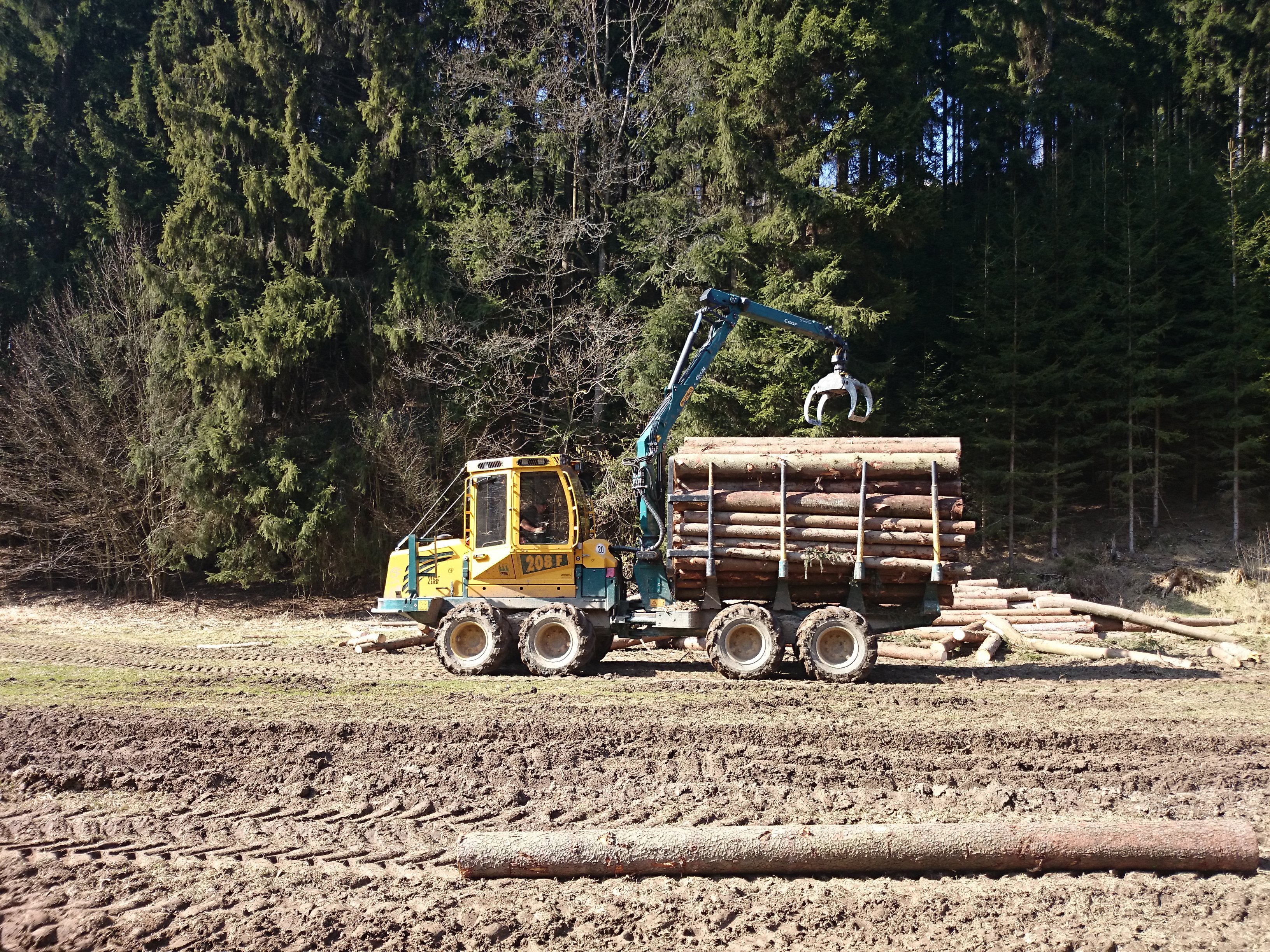

Vyvážecí traktor HSM 7 nebo 8 t je kompaktní osmikolový stroj určený především pro práci ve slabých probírkách, kde je kladen důraz na šetrný pohyb v porostu, vysokou obratnost a maximální produktivitu. Díky čtyřválcovému motoru, výkonné hydraulice a promyšlené konstrukci představuje ideální řešení pro profesionální vyvážení dříví i v náročném terénu.
Motor
Stroj je standardně vybaven spolehlivým čtyřválcovým motorem Volvo Penta splňujícím emisní normu EU Stage V.
- Výkon: 129 kW (175 k) při 1 700 ot./min.
- Točivý moment: 800 Nm při 1 100–1 500 ot./min.
- Maximální točivý moment: 816 Nm při 1 380 ot./min.
- Zdvihový objem: 5,13 l
Motor nabízí dostatek výkonu pro práci v náročném terénu při zachování nízké spotřeby paliva.
Pohon
HSM 7 t využívá hydrostaticko-mechanický pohon HSM High Speed Drive 71, který umožňuje plynulou jízdu bez řazení, vysokou tažnou sílu a přesné ovládání stroje.
Součástí pohonu je dvoustupňová přídavná převodovka NAF. První pracovní rozsah umožňuje jízzdu rychlostí 0–14 km/h, což zajišťuje citlivé ovládání při manipulaci se dřevem i bezpečný pohyb ve svahu.
Nápravy
Stroj je osazen robustními portálovými nápravami NAF se samostatně ovládanými 100% uzávěrkami diferenciálů přední i zadní nápravy. Toto řešení zajišťuje maximální trakci i ve velmi náročných podmínkách.
Brzdy
Lamelové brzdy v olejové lázni jsou integrovány přímo v nápravách. Dvouokruhový systém zahrnuje provozní, pracovní i automatickou parkovací brzdu. Hydraulické ovládání dodává společnost Bosch Rexroth.
Řízení
Kloubové řízení se dvěma hydraulickými válci umožňuje natočení až 45°, díky čemuž je stroj mimořádně obratný i v hustých porostech.
Nádrže
Objem provozních kapalin:
- Palivová nádrž – 150 l
- AdBlue – 25 l
- Hydraulický olej – 110 l
Na přání lze stroj vybavit elektrickými čerpadly pro doplňování paliva, AdBlue i hydraulického oleje.
Hydraulický systém
Hydraulický systém Load Sensing je navržen pro rychlou a plynulou práci hydraulické ruky i pojezdu stroje.
Pracovní hydrauliku tvoří čerpadlo s výkonem 232 l/min při 1 600 ot./min., pojezdové čerpadlo, dva hydromotory, nouzové čerpadlo a dva hlavní hydraulické rozvaděče. Maximální pracovní tlak činí 350 bar.
Rozvaděče Bosch Rexroth nebo Parker ovládají hydraulickou ruku, řízení i ostatní pracovní funkce stroje. Pevné trubkové rozvody jsou použity všude tam, kde je to konstrukčně možné, což zvyšuje spolehlivost systému a usnadňuje servis.
Hydraulický olej
Standardně je používán ekologický syntetický esterový olej HLP SYNTH s mikrofiltrací Kleenoil WGK 1, která prodlužuje životnost oleje a zajišťuje jeho průběžnou filtraci.
Interval výměny přesahuje 4 000 motohodin a řídí se výsledky pravidelných rozborů oleje. Na přání lze dodat i provedení s minerálním hydraulickým olejem.
Kabina

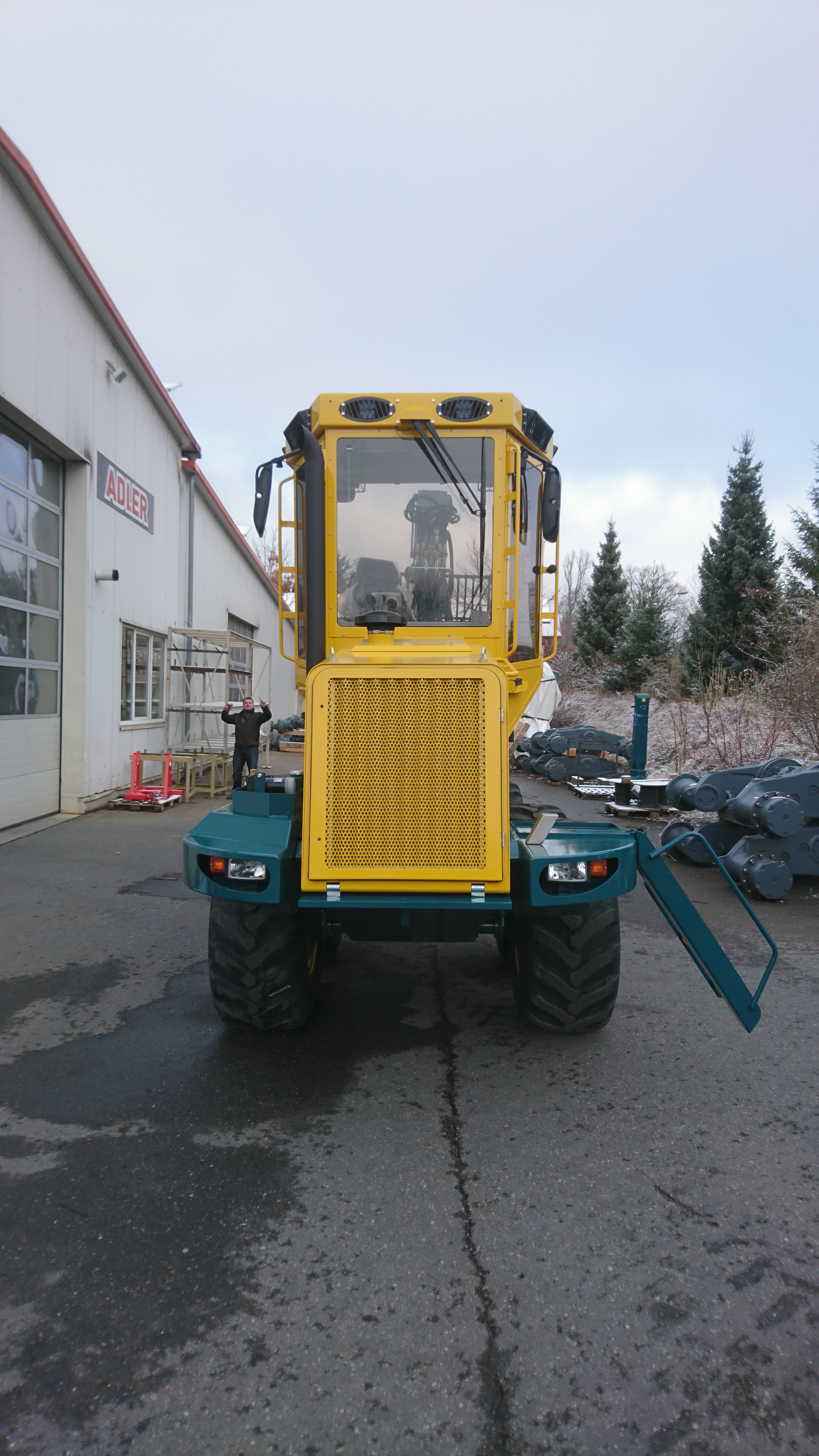

Prostorná panoramatická kabina splňuje bezpečnostní normy ROPS, FOPS a OPS a poskytuje obsluze výborný výhled na pracovní prostor. Díky velkým proskleným plochám z odolného materiálu Lexan má obsluha dokonalý přehled o nakládání i pohybu stroje.
Kabina je uložena na pryžových silentblocích, které účinně tlumí vibrace a zvyšují komfort při celodenním provozu. Standardní výbavou je automatická klimatizace, účinné topení a kvalitní filtrace vzduchu, která zajišťuje příjemné pracovní prostředí za každého počasí.
Na levé straně jsou široké uzamykatelné dveře s plynovou vzpěrou, pravé okno lze otevřít nebo zcela vyjmout. Současně slouží jako nouzový východ při převrácení stroje.
Pracoviště obsluhy je vybaveno vzduchem odpruženým a vyhřívaným sedadlem BE-GE 3100 DPS C&F, které lze na přání dodat také s ventilací. Ergonomicky rozmístěné ovládací prvky umožňují pohodlnou práci i během dlouhých pracovních směn.
Hydraulická ruka je ovládána pomocí mini joysticků Excidor, které umožňují přesné a citlivé ovládání všech funkcí.
HSM Ecommand
Součástí výbavy je barevný displej HSM Ecommand, který zobrazuje všechny důležité provozní informace o stroji.
Obsluha má neustálý přehled o:
- teplotě motoru a hydraulického oleje,
- otáčkách motoru,
- stavu pohonu všech kol,
- uzávěrkách diferenciálů,
- provozních a servisních hlášeních,
- diagnostice elektronických systémů.
Systém umožňuje uložit individuální nastavení až pro 5 obsluh a kompletní uživatelské rozhraní je dostupné v českém jazyce.
Osvětlení a výbava kabiny
Kabina je standardně vybavena 14 výkonnými LED pracovními světly, která poskytují výborné osvětlení pracovního prostoru a jsou chráněna proti mechanickému poškození.
Osvětlení prostoru u dveří lze zapnout dálkovým ovladačem až ze vzdálenosti 200 metrů, což usnadňuje bezpečný přístup ke stroji za tmy.
Součástí standardní výbavy je také:
- autorádio s USB a Bluetooth,
- měnič napětí 24/12 V,
- 12V zásuvky,
- hasicí přístroj,
- příprava pro radiostanici,
- nabíječka vysílače dálkového ovládání.
Elektrická instalace
Elektrickou soustavu napájí alternátor 110 A a dvojice bezúdržbových baterií Optima 2×75 Ah.
Elektroinstalace využívá komponenty společnosti Leoni. Veškerá kabeláž i konektory jsou přehledně označeny a konektory v exponovaných místech jsou vodotěsné.
Pojistky, relé i řídicí jednotky jsou soustředěny pod odklápěcím krytem ve střeše kabiny, což výrazně usnadňuje servis i diagnostiku. Celý elektrický systém je vybaven automatickým hlavním vypínačem a nouzovým vypnutím.
Ochrana kabiny
Pro práci v hustých porostech lze stroj vybavit ochrannými lany, která odvádějí větve nad kabinu a chrání čelní sklo před poškozením.
Kamerový systém
Na přání lze HSM 7 t vybavit zadní barevnou kamerou se 7" nebo 10,1" monitorem. Systém umožňuje připojení druhé kamery umístěné v přední části stroje.
K dispozici jsou kamery se zorným úhlem 115° nebo 140°, které zvyšují bezpečnost při manipulaci se dřevem i při couvání.
Konstrukce rámu
HSM 7 t využívá robustní rám z vysokopevnostních ocelí navržený speciálně pro práci ve slabých probírkách.
Osmikolová konstrukce se středovým kloubem umístěným téměř uprostřed stroje umožňuje velmi přesné kopírování stopy předních kol. Díky tomu se stroj snadno pohybuje mezi stojícími stromy a minimalizuje poškození porostu.
Rozložení hmotnosti přibližně 60 % na přední a 40 % na zadní část přispívá k vysoké stabilitě i při plném zatížení. Přehledné uspořádání hydraulických rozvodů a elektroinstalace zároveň usnadňuje údržbu a servis.
Přední radlice
Model HSM 7 nebo 8 t je standardně dodáván bez přední radlice. Podle požadavků zákazníka lze stroj vybavit několika typy radlic určených pro úpravu terénu, stabilizaci stroje nebo montáž dalšího příslušenství.
V nabídce jsou pevné, naklápěcí i odnímatelné radlice, případně speciální provedení připravená pro instalaci trakčního navijáku. Ve spodní části jsou osazeny odolnou břitovou lištou z vysokopevnostní oceli. Volitelně je možné využít také plovoucí polohu nebo doplnit praktické úložné schránky.
Vzduchový kompresor
Na přání lze stroj vybavit elektrickým vzduchovým kompresorem bez přímého pohonu od motoru. Velikost vzduchojemu je možné zvolit podle požadavků zákazníka.
Pneumatiky
Standardní provedení je vybaveno pneumatikami Nokian Forest King TRS L 600/50-22.5, které zajišťují výbornou trakci, nízký měrný tlak na půdu a šetrný pohyb v lesním porostu.
Podle charakteru práce lze stroj osadit také dalšími rozměry a typy pneumatik od různých výrobců.
Šířka stroje
Celková šířka stroje závisí na zvolených pneumatikách:
- 2 100 mm – pneumatiky šířky 500 mm
- 2 300 mm – pneumatiky šířky 600 mm
- 2 500 mm – pneumatiky šířky 700 mm
Při použití kolopásů se šířka stroje zvětší přibližně o 50–100 mm.
Pomocný naviják HAFO
Na přání lze HSM 7 nebo 8 t vybavit hydraulickým pomocným navijákem HAFO, který usnadňuje vytahování ocelového lana ve svahu nebo přitahování výřezů k hydraulické ruce.
Naviják může být ovládán samostatným vysílačem nebo dálkovým ovládáním stroje. Pro použití na více strojích doporučujeme samostatné hydraulické připojení pomocí rychlospojek.
GPS sledování
Stroj lze vybavit GPS sledovacím systémem umožňujícím sledování vybraných provozních údajů, například:
- aktuální polohy,
- historie pohybu,
- pracovní doby,
- otáček motoru,
- dalších parametrů podle požadavků zákazníka.
Nakládací prostor

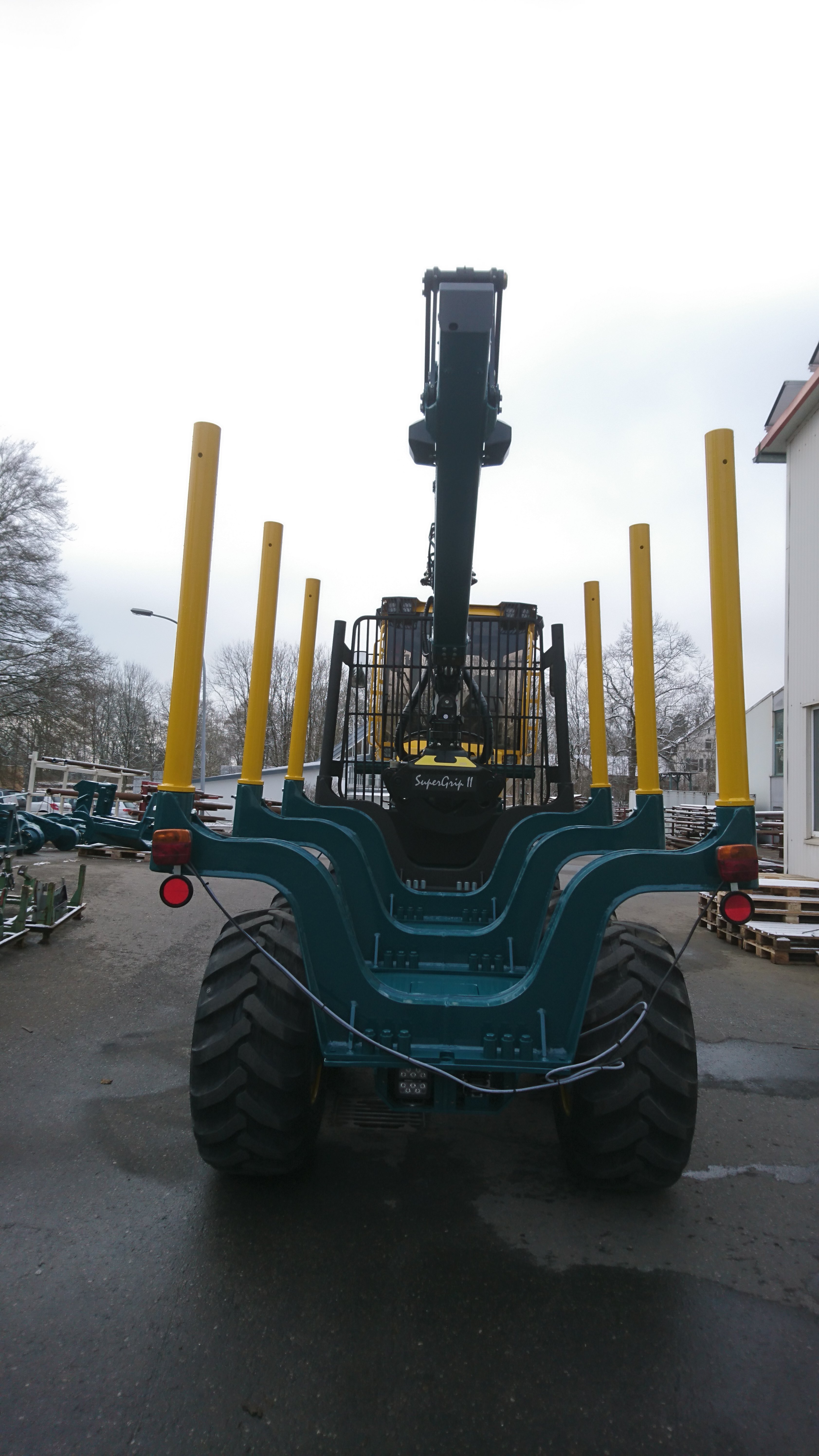

Vyvážecí prostor tvoří ochranná klec s prvním párem klanic a třemi samostatnými páry klanic. Poslední pár klanic lze na přání dodat v otočném provedení.
Standardní délka ložné plochy je 4 000 mm, přičemž podle požadavků zákazníka lze zvolit i jiné provedení. Ložný prostor nabízí průřez 2,9 až 3,3 m², což umožňuje efektivní přepravu různých sortimentů dříví.
Hydraulická ruka

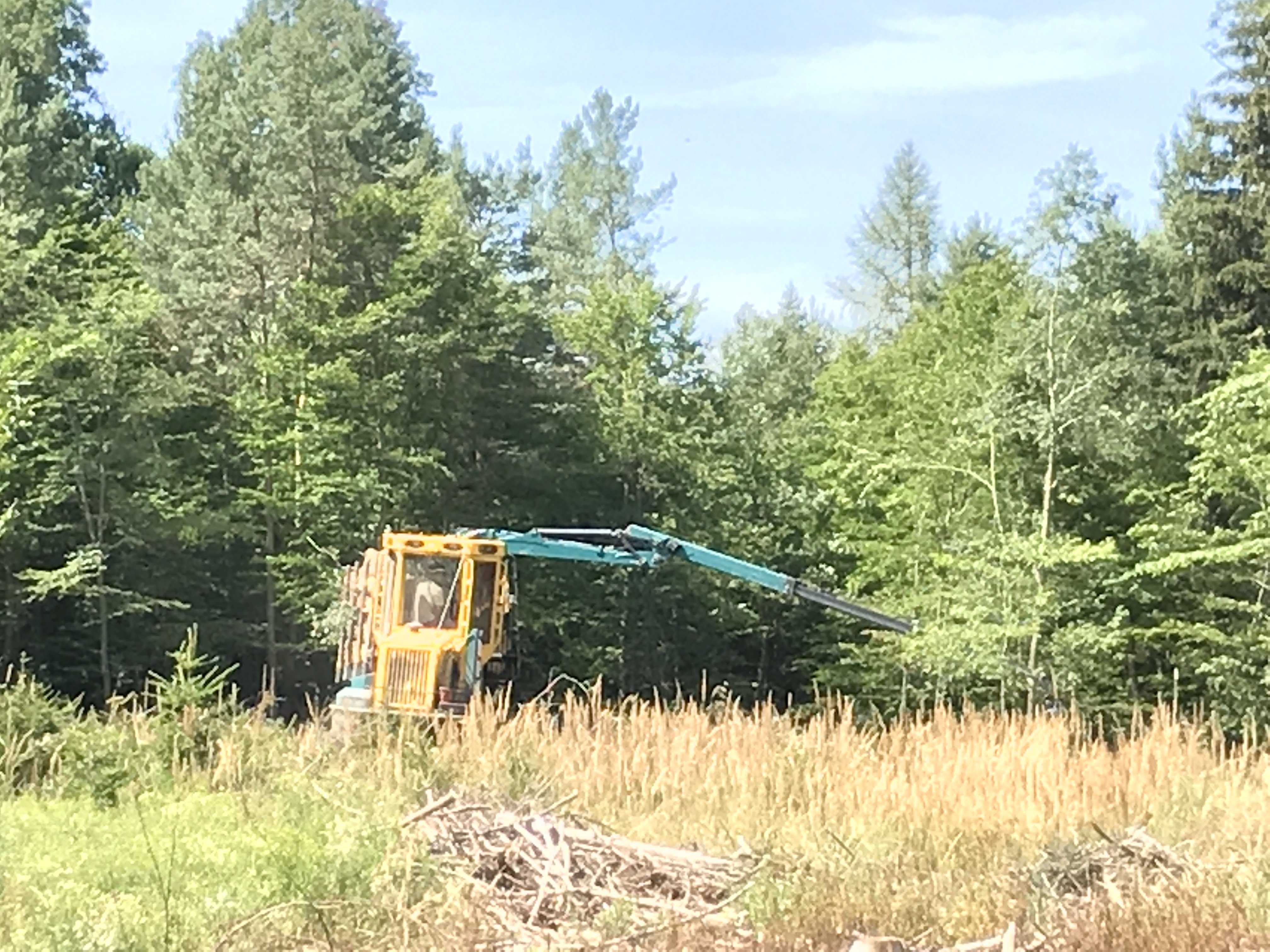

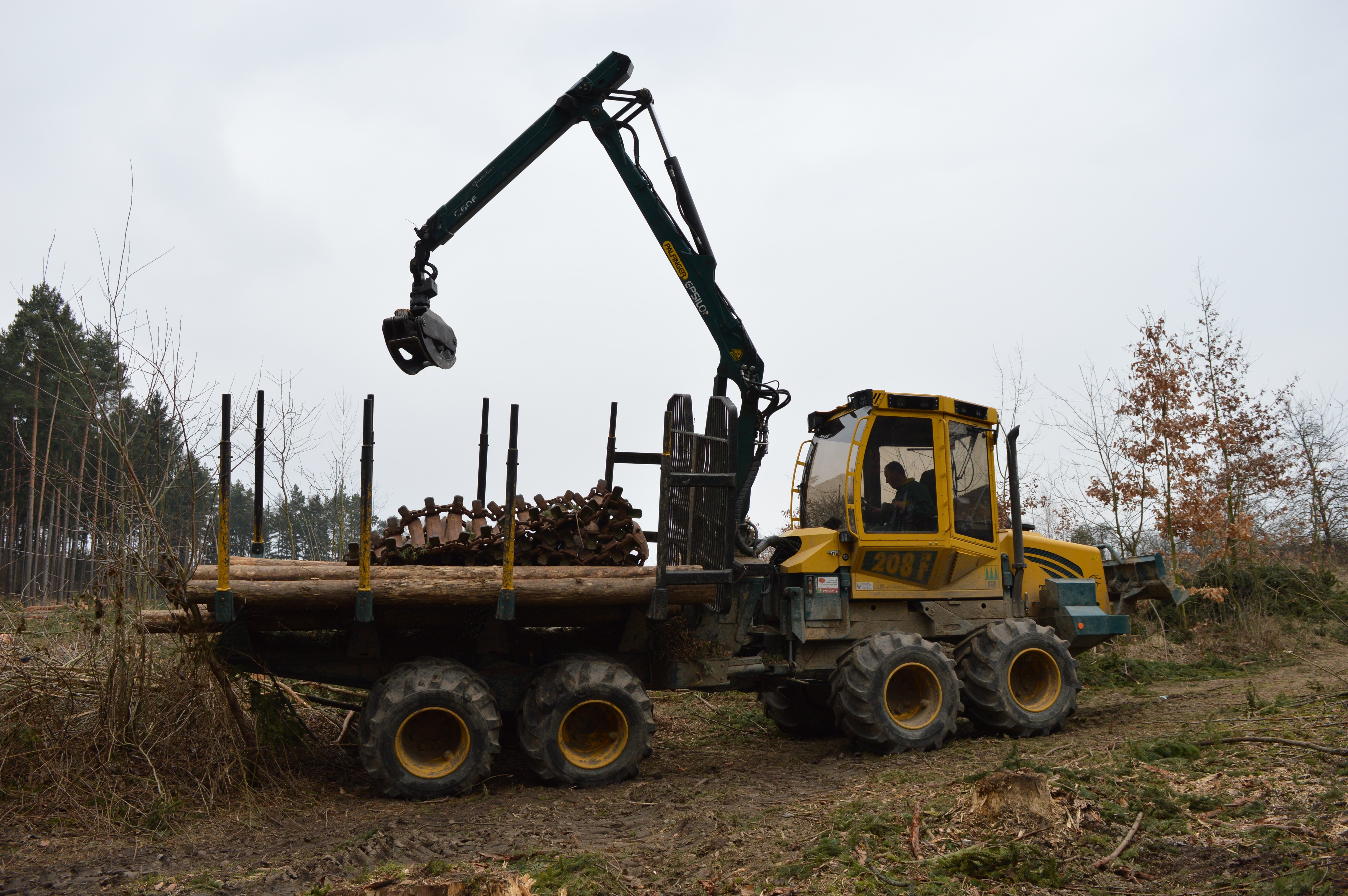

Standardní výbavou je hydraulická ruka Epsilon C60F86 s dosahem 8,6 m a drapákem Epsilon FG27.
Podle požadavků lze stroj vybavit také dalšími typy hydraulických ruk a širokou nabídkou drapáků SuperGrip.
Hydraulická ruka může být vybavena:
- dvěma LED pracovními světly,
- centrálně přístupnými mazacími body,
- různými typy drapáků podle charakteru práce.
Promyšlený systém mazání umožňuje obsluze mazat všechny důležité čepy z jednoho místa bez nutnosti pohybu po celé hydraulické ruce.
Barva stroje
Standardní barevné provedení HSM je v kombinaci žluté a zelené.
Na přání lze stroj dodat v libovolném odstínu ze vzorníku RAL nebo v individuální barevné kombinaci dle požadavků zákazníka.
Výstražná světla
Na přání je možné stroj vybavit odnímatelným výstražným majákem s magnetickým uchycením nebo stroboskopickými světly umístěnými na střeše kabiny.
Hmotnost
Provozní hmotnost stroje činí přibližně 13 900 kg v závislosti na zvolené konfiguraci a výbavě.
Nosnost
Vyvážecí traktor HSM nabízí nosnost 7 a 8 tun a je navržen pro efektivní práci ve slabých i středně silných probírkách. Díky kompaktním rozměrům, osmikolové konstrukci a výkonné hydraulice umožňuje vysokou produktivitu při zachování šetrného pohybu v lesním porostu.
Volitelná výbava
HSM 7 t lze individuálně přizpůsobit konkrétním požadavkům zákazníka. K dispozici je široká nabídka volitelného příslušenství, například:
- různé typy hydraulických ruk,
- pomocný naviják HAFO,
- přední radlice,
- GPS sledování,
- kamerový systém,
- vzduchový kompresor,
- různé rozměry pneumatik,
- pracovní LED osvětlení,
- barevné provedení dle vzorníku RAL.
Každý stroj je konfigurován podle způsobu nasazení a požadavků zákazníka tak, aby poskytoval maximální výkon, spolehlivost a dlouhou životnost v náročném lesním provozu.
